以水作溶剂的乳胶涂料是高分子聚合物水分散体与颜、填料水分散体的混合物，由于高分子聚合物和颜、填料水分散体混合物的粘度接近水，这种状态无法施工。要使乳胶涂料有良好的施工性能,有流平不流挂、涂膜丰满平整必须把它调到一定粘度。表明增稠剂是制备乳胶涂料必备的重要原料。乳胶涂料在贮存时会出现沉降是因为颜、填料颗粒受到重力作用而沉降。调节粘度能延缓或降低沉降速度，改善乳胶涂料的开罐状况，乳胶涂料的沉降还有许多其他因素，但粘度是一个重要因素。
（乳胶涂料用增稠剂的应用场景）
涂料增稠剂">乳胶漆涂料用增稠剂主要有四大类: 天然矿物类如凹凸棒土、膨润土、蒙脱石( 这类增稠剂目前已很少使用) ; 纤维素类主要是羟乙基( 羟丙基) 纤维素; 丙烯酸碱溶胀类及改性丙烯酸碱溶胀类主要是( 甲基) 丙烯酸、( 甲基) 丙烯酸酯及相应功能单体聚合而成的乳液状高分子聚合物; 聚氨酯缔合型主要是以低分子量聚乙二醇与二异氰酸酯的端基- NCO 或- OH 缩聚物为基础，分别用憎水醇类( 胺类) 或长碳链单异氰酸酯进行封闭而制备的。这类增稠剂分子链段上有亲水基团和憎水基团，使分子链段能像表面活性剂一样与乳液粒子缔合从而提高了增稠后聚合物乳液的整体性。某些拥有大分子亲油性基团改性的丙烯酸碱溶胀增稠剂也具备这些功能。基本性能见表2。

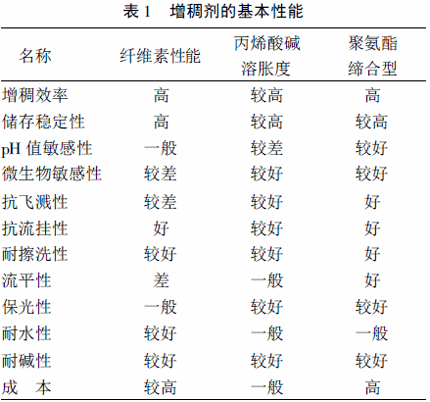

（2）
增稠剂的增稠机理
纤维素类
纤维素类增稠剂主要用来增加乳胶涂料的中低剪切粘度，触变性大，屈服值大。纤维素类增稠剂疏水主链与周围水分子通过氢键缔合，提高了聚合物本身的流体体积，减少了颗粒自由活动的空间,提高了体系粘度，在颜料和乳液颗粒之间形成一个交联的网状结构，以使其相互分离，对颜料、乳液粒子极少吸附。
丙烯酸碱溶胀类
这类聚合物一般带有较多数量羧基，进入水相遇碱中和，生成聚合物盐类，由颗粒状变成带许多支链结构立体棒状，又因相互交叉形成网络结构。其首先使水相有了粘度，其结构带有许多功能支链能对颜、填料颗粒缔合增加了体系的粘度，其带许多支链立体棒状结构能对乳胶颗粒进行缠绕也增加了体系的粘度。经改性的丙烯酸碱溶胀增稠剂在支链含有亲油基团能与乳胶颗粒缔合起来，类似聚氨酯缔合型增稠剂的作用。
（更多涂料增稠剂种类）
聚氨酯缔合型
这类化合物是同时具有亲水基和亲油基的高分子聚合物。在乳胶涂料体系中表现为: 亲水基和体系中水偶合，亲油基与乳胶颗粒缔合。由于充分地缔合后使体系中的水和乳胶颗粒由分散的个体连接成一个整体，粘度上升。
文章来源：文章出自“中联邦增稠剂”，转载请注明出处。
