油性专用增稠剂怎么选？这5个指标不能忽略

在油性涂料、胶粘剂、印刷油墨等体系中，油性专用增稠剂直接影响了产品的施工性能、储存稳定性和外观效果。许多配方师在选型时关注“能不能增稠”，却忽略了体系匹配和流变需求，结果出现增稠效率低、返粗析出、流平变差等问题。选对增稠剂，需要重点考察以下五个指标。

一、看体系极性

油性体系并非铁板一块，不同溶剂和树脂的极性差异很大。

通常，酮类、酯类为高极性溶剂，芳烃类为中等极性，脂肪烃类为低极性。有机膨润土适用范围广，但在低极性矿物油体系中需要配合极性活化剂（如甲醇/水、碳酸丙烯酯）充分活化才能发挥效果；聚酰胺蜡在中等至高极性的芳烃-酯类混合溶剂中较易溶胀，增稠效率稳定，但在纯强极性溶剂中需谨慎；氢化蓖麻油衍生物常用于低极性体系，但其增稠效果对活化温度和剪切条件极为敏感。选型前应首先明确体系的溶剂构成与极性范围，再结合树脂特性（如酸值、羟基含量）做匹配试验，避免增稠剂与体系“不合拍”。

二、看活化温度要求

部分油性专用增稠剂需要加热到特定温度才能充分活化。

如：有机膨润土配合极性活化剂并施以高剪切分散，适当加热（50—70℃）可降低体系粘度，有助于提高分散效率和活化均匀性。

聚酰胺蜡需在体系中加热至活化温度区间（通常60—90℃），使其充分溶胀分散，冷却后形成稳定的氢键网络而获得触变效果。

如果生产设备没有加热条件，或工艺上不允许高温操作，就应选择可直接高速分散的预活化型增稠剂，否则增稠效果会大打折扣。

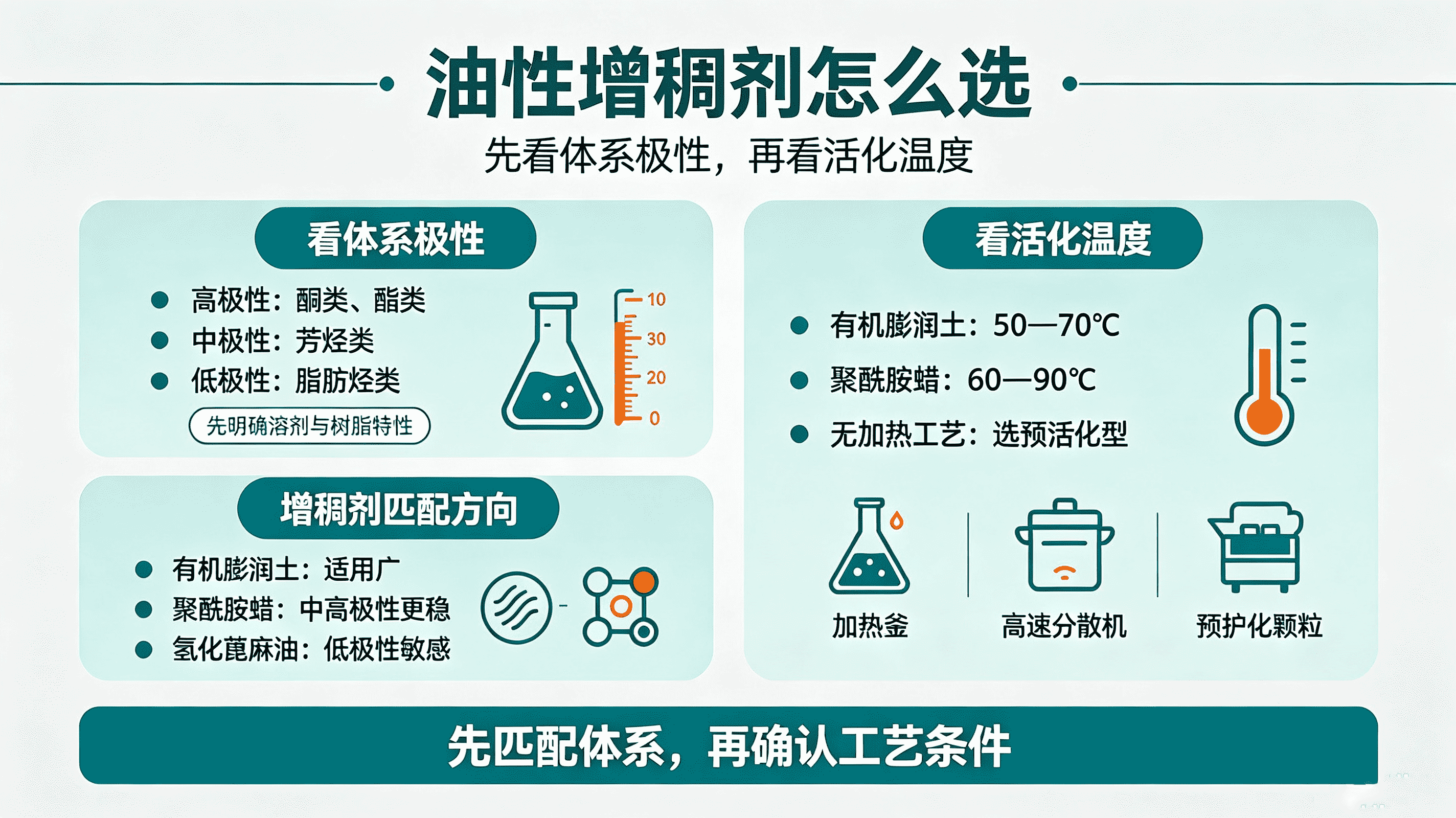

图1：油性增稠剂选型：极性与活化温度

三、看触变性与流变需求

不同施工方式对油性体系的流变要求不同。

刷涂和辊涂需要体系在低剪切下保持一定黏度以防流挂，同时在高剪切下容易铺展；喷涂则要求高剪切黏度低，便于雾化。

根据施工方式的差异，增稠剂的触变性能要求也不同。如：聚酰胺蜡触变性强，是立面抗流挂的首要选择；气相二氧化硅以防沉见长，同时兼具触变效果，两者常搭配使用；金属皂类对触变贡献较小，更多用于增稠和防沉，适合喷涂等对高剪切黏度要求较低的体系。

选型时要结合施工方式，明确需要的触变指数。

图2：油性增稠剂选型：触变性与施工方式

四、看细度与光泽影响

油性体系对细度和光泽要求较高，油性专用增稠剂如果分散不充分或本身颗粒粗，会直接导致漆膜表面出现颗粒、光泽下降。

气相二氧化硅原生粒径细，但容易形成软团聚，需要足够的剪切力分散，否则会造成颗粒和消光；

在常规添加量下，有机膨润土层状结构在充分分散后对光泽的影响相对小于气相二氧化硅，但仍不及聚酰胺蜡和改性脲类。

对高光面漆，应优先选择对光泽损害小的增稠剂（如聚酰胺蜡或改性脲类），并通过细度板检测确认分散效果（高光面漆细度通常要求≤25μm）。

五、看成本与综合性价比

单价低不等于成本低，关键要看达到目标黏度所需的添加量和综合性能贡献。有机膨润土价格低，但需要活化剂配合和高速分散，工艺步骤较多；聚酰胺蜡单价高但用量少、触变性强，档次高的产品中性价比反而突出。建议以“每吨成品达到目标流变状态的综合成本”为核算口径，包含原料成本、工艺耗时、设备能耗和储存稳定性等维度，而不是单纯比价格。选型是一个系统工作，建议先小试筛选，再放大验证。

图3:油性增稠剂选型：细度、光泽与综合成本

常见问题：

问：油性专用增稠剂都需要加热活化吗？

答：不一定。有机膨润土需极性活化剂配合高剪切分散，适当加热（50-70℃）有助于提高效率但非必需；聚酰胺蜡则必须加热至活化温度（通常60-90℃），使其熔融溶胀，冷却后形成触变网络。市面上已有预活化型产品，可直接高速分散使用。选型时应根据生产设备的加热条件选择合适类型。

问：油性体系增稠后出现返粗或颗粒怎么办？

答：多由以下原因引起：分散剪切不足、活化温度/时间不当、增稠剂与体系极性不匹配导致絮凝，或聚酰胺蜡过热溶解后重结晶析出。应首先检查分散工艺是否满足该增稠剂的技术要求；对于有机膨润土和聚酰胺蜡，可考虑先制成预凝胶再加入体系（改性脲类除外）；提高剪切速率或延长分散时间通常是更直接的解决手段，最后过筛检测细度以确认效果。
