羟乙基纤维素增稠剂为什么粘度上不去？

羟乙基纤维素增稠剂（HEC增稠剂）在乳胶漆、膏霜类日化产品、建材等体系中应用广泛，但使用不当也会出现增稠不足、结块颗粒、气泡过多等问题。本文针对上述问题，分析原因并给出解决思路。

一、增稠效果差，黏度上不去

如果添加了羟乙基纤维素增稠剂（HEC增稠剂）却达不到预期黏度，通常不是产品本身的问题，而是使用条件出了问题。

原因一：溶解不充分或溶解条件不佳。 HEC需要充分水合才能增稠。若搅拌时间不足、投料过于集中（未缓慢筛入），颗粒未能完全溶胀就被分散，实际起效成分减少，粘度上不去。特别注意：若使用温度过高的水（＞50℃）预分散，易使颗粒表面过早胶凝形成“鱼眼”，反而阻碍内部水合。 正确做法是在常温水中缓慢加料并高速搅拌分散，待颗粒均匀润湿后，可适当延长搅拌时间或微调pH至中性附近以加速完全水合。

原因二：pH环境不匹配。 虽然羟乙基纤维素增稠剂是非离子型增稠剂，在pH 2—12范围内都有较好的稳定性，但接近该范围边界的酸碱条件仍可能影响其水合速度。如果水合速度明显偏慢，可先将体系调至中性附近完成增稠，再加入剩余组分调整到目标pH。

原因三：与体系中其他组分发生竞争。 某些表面活性剂或溶剂会干扰羟乙基纤维素增稠剂的水合层，降低增稠效率。此时可尝试调整加料顺序，让羟乙基纤维素增稠剂先充分水合增稠，再加入易干扰的组分。

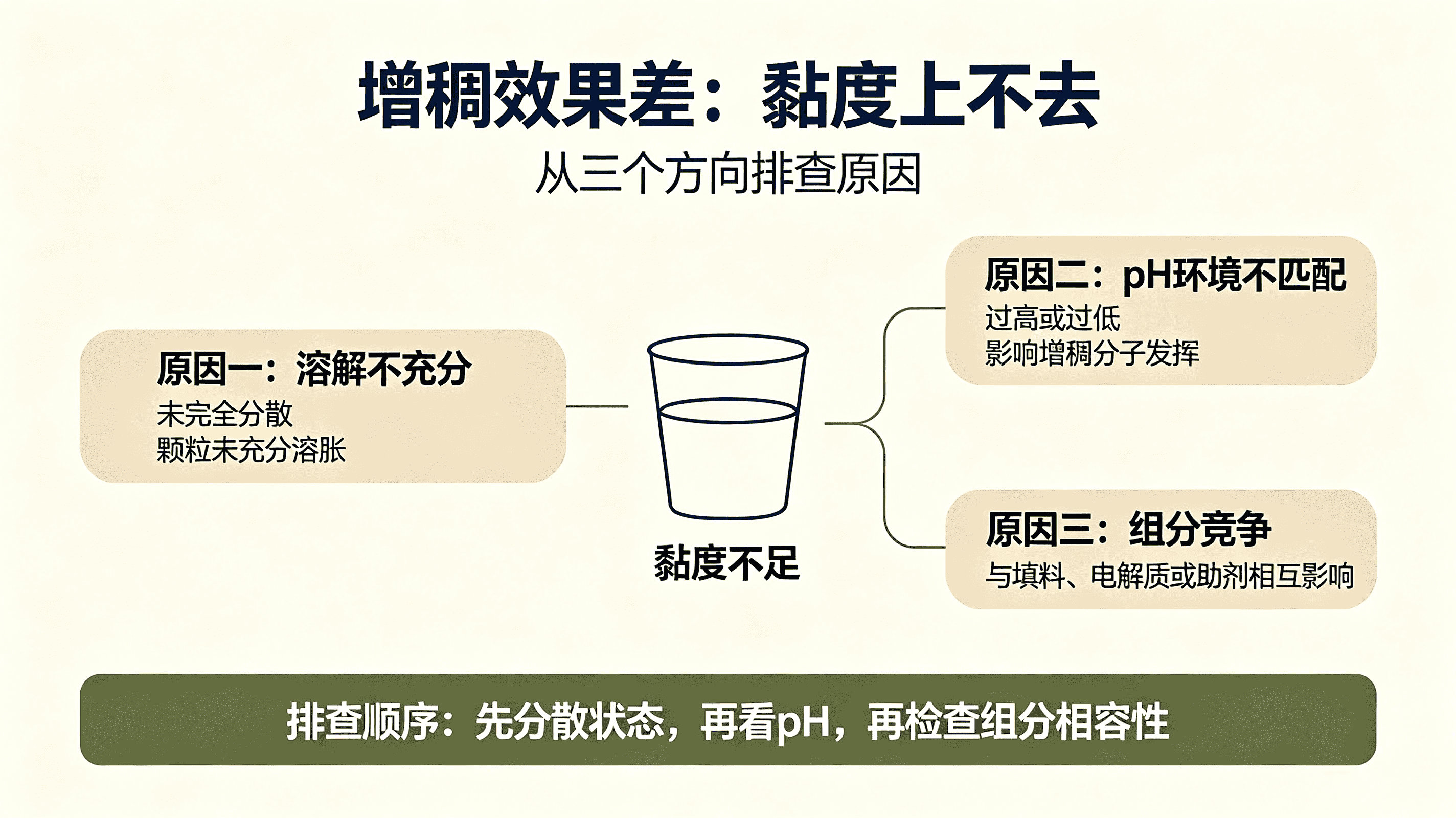

图1：羟乙基纤维素增稠剂粘度上不去的主要原因

二、出现结块或颗粒

羟乙基纤维素增稠剂（HEC增稠剂）常见的操作问题就是结块。干粉直接倒入液体时，表面迅速水化形成胶膜，包裹住内部干粉，形成“鱼眼”或团块。

解决的关键在于分散方式。预防上，正确做法是将羟乙基纤维素增稠剂缓慢均匀撒入正在搅拌的液体中，边加边搅，让每个颗粒都有机会独立水合。

条件允许时，可先用乙二醇、丙二醇等有机溶剂将羟乙基纤维素增稠剂润湿成浆状，再倒入水中，能有效避免结块。若已经产生颗粒，延长搅拌时间通常无法完全消除。对于低粘度体系，可尝试过筛去除，但过筛会滤掉部分未水合的HEC有效成分。补救时必须后续补加已预先溶解好的HEC母液来弥补损失，不能单纯通过“提高下一批次的初始干粉添加量”来试图抵消损失，否则在相同的分散条件下会产生更多的结块。若结块严重且无法过滤，该批次建议降级使用或报废。

三、泡沫多影响操作

羟乙基纤维素增稠剂（HEC增稠剂）本身不是强表面活性剂，但在高速搅拌下仍会卷入空气产生泡沫。其增稠作用会延缓泡沫破裂，导致气泡残留在体系中，影响涂膜外观和灌装精度。

解决办法可从三个方面入手，按优先级依次排查：一是控制搅拌速度，避免产生明显涡流（涡流意味着搅拌桨部分露出液面，容易带入空气）；二是投料后减少长时间高速分散；三是配合适量消泡剂使用，优先在羟乙基纤维素增稠剂溶解初期（颗粒刚分散润湿时）或尚未完全增稠之前加入，此时体系粘度低，消泡剂更易分散，效果优于增稠后再加。若体系产生大量气泡，也可在溶解初期先加少量消泡剂防止起泡，到增稠前再补加一次。

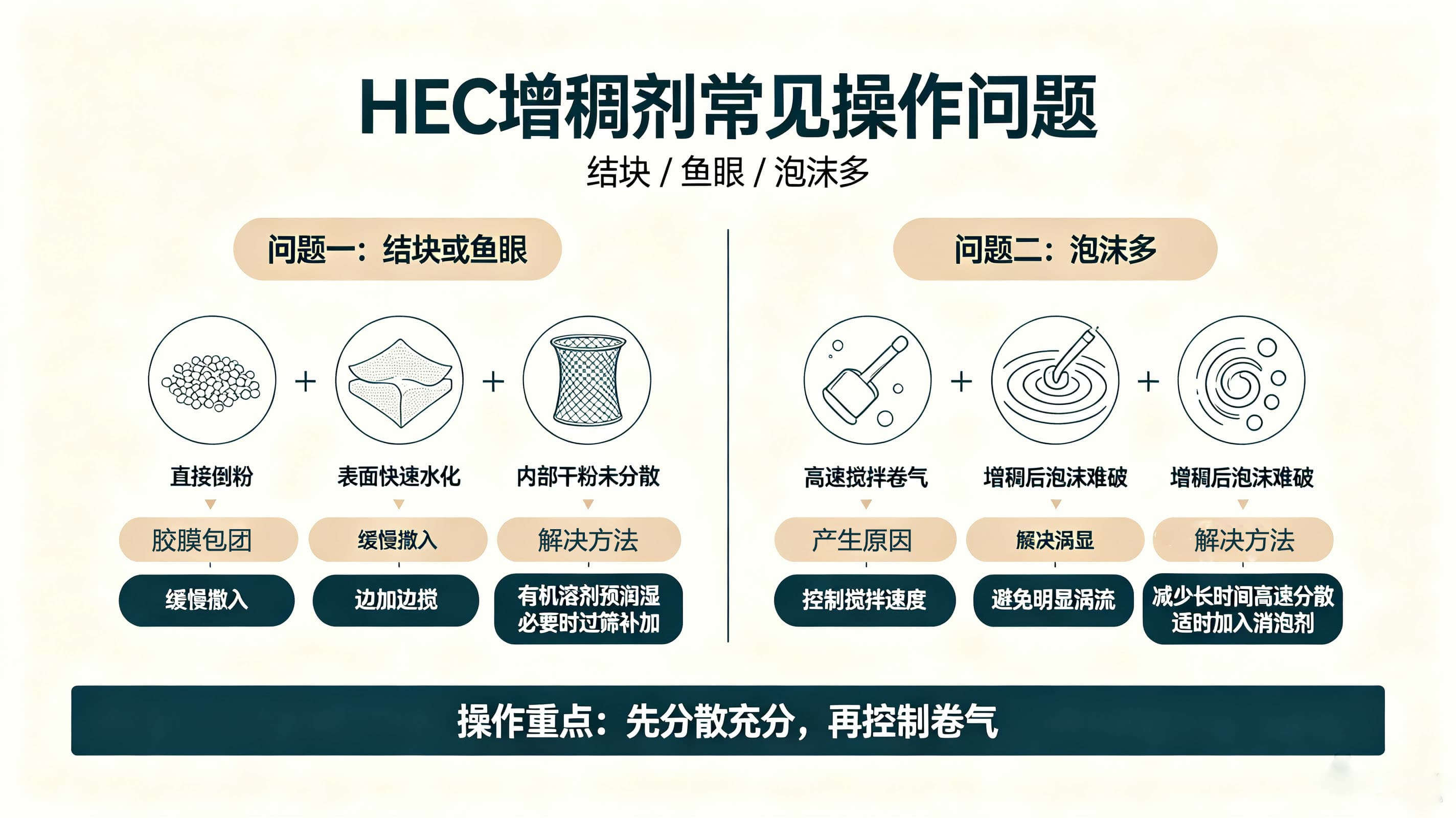

图2：羟乙基纤维素增稠剂常见操作问题

常见问题：

问：羟乙基纤维素增稠剂冬天溶解慢怎么办？

答：冬季水温低，羟乙基纤维素增稠剂水合速度会变慢。可将部分水预热至30—40℃用于预分散，或延长搅拌和熟化时间，确保黏度完全释放后再进入下一道工序。

问：羟乙基纤维素增稠剂容易发霉吗？

答：羟乙基纤维素增稠剂由天然纤维素改性而来，在水性体系中若长期存放且无防腐措施，确实容易滋生微生物。建议在配方中添加适量防腐剂，并注意生产环境卫生，避免储存时间过长。
