别被“耐碱”标签忽悠了！三个方法教你选对耐碱增稠剂

碱性产品从出厂到使用，需经历仓储、运输和货架期，时间可能长达数月。许多产品存放两三个月后出现变稀、分层或沉淀，这类问题常与增稠剂的耐碱性能有关。因此，关键在于选对耐碱增稠剂，并通过合理测试验证其长期稳定性。以下从高温加速老化、低温冻融循环和离心沉降三个角度进行说明。

一、先看高温储存后的黏度保持率

碱性体系对增稠剂的破坏是缓慢的，短时间内看不出问题，但经过高温储存后差异会迅速放大。选型时不能只看刚配好的黏度，一定要做加速实验：将样品置于50℃烘箱中放置7—14天，对比前后黏度变化。

高温后黏度下降若超出体系允许的波动范围（例如下降超过15%），则说明该增稠剂在高pH下正在降解，不宜选用；若下降在允许范围内（如≤15%），则初步合格，但仍需结合常温储存实测数据综合判断。应优先选择高温黏度保持率高的产品，而非仅看初始增稠效率。

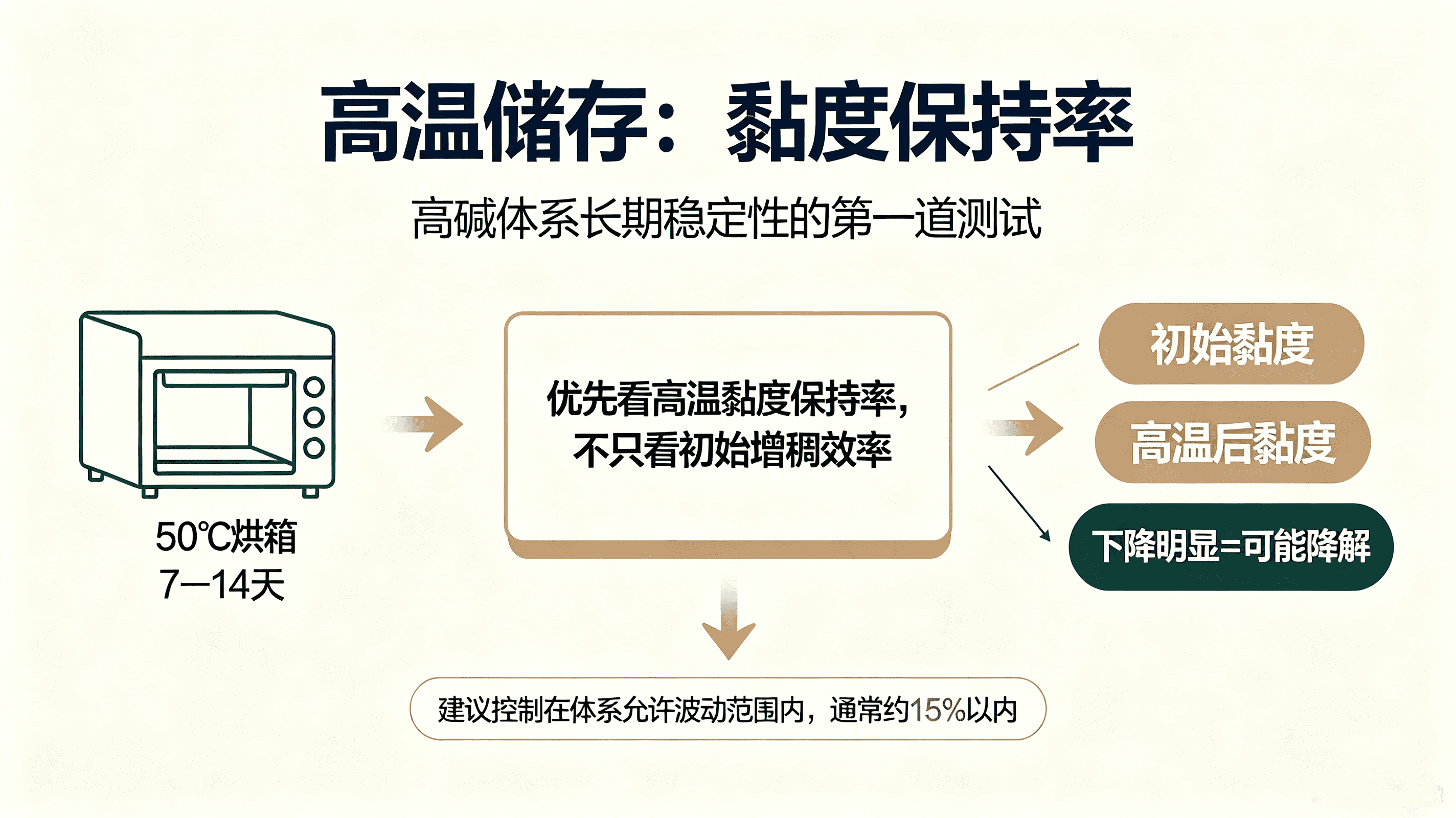

图1：高温条件下耐碱增稠剂的稳定性

二、再看低温与冻融状态下的恢复能力

碱性产品在北方冬季运输和储存时，可能经历反复冻融。部分增稠剂在低温下会絮凝、结团或失去增稠能力，温度回升后也无法恢复。选择耐碱增稠剂时，建议做冻融循环测试：-5℃放置24小时，再恢复到室温，反复3次，观察黏度变化和外观状态。

好的耐碱增稠剂应具备冻融恢复能力，低温不絮凝、不结块，恢复室温后黏度无明显损失。

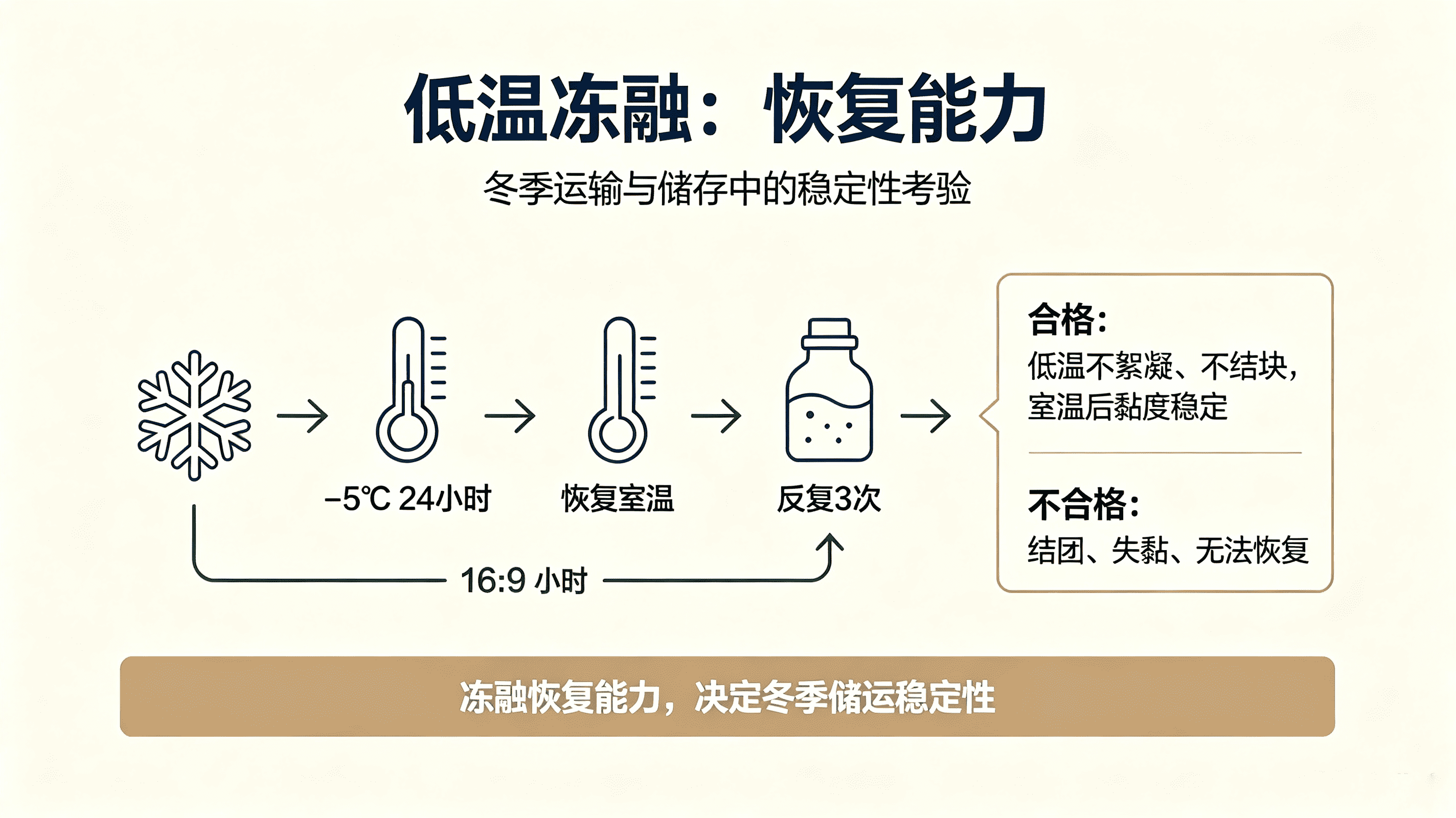

图2：低温条件下耐碱增稠剂的稳定性

三、关注长期抗分层能力

碱性体系中常含有填料、颜料或助剂颗粒，长期静置容易沉降。耐碱增稠剂不仅要增稠，更要能构建稳定的三维网络，提供足够的屈服应力托住颗粒。选型时要配合离心测试或长期静置观察，确认体系在设定保质期内不分层、不沉淀。

配方调整建议

选对耐碱增稠剂是前提，配方上也可做两点配合：一是复配少量无机增稠剂（如膨润土类或凹凸棒土，适用于碱性水性体系）提高耐碱稳定性；二是控制体系中的电解质含量，避免过量盐分破坏增稠网络。

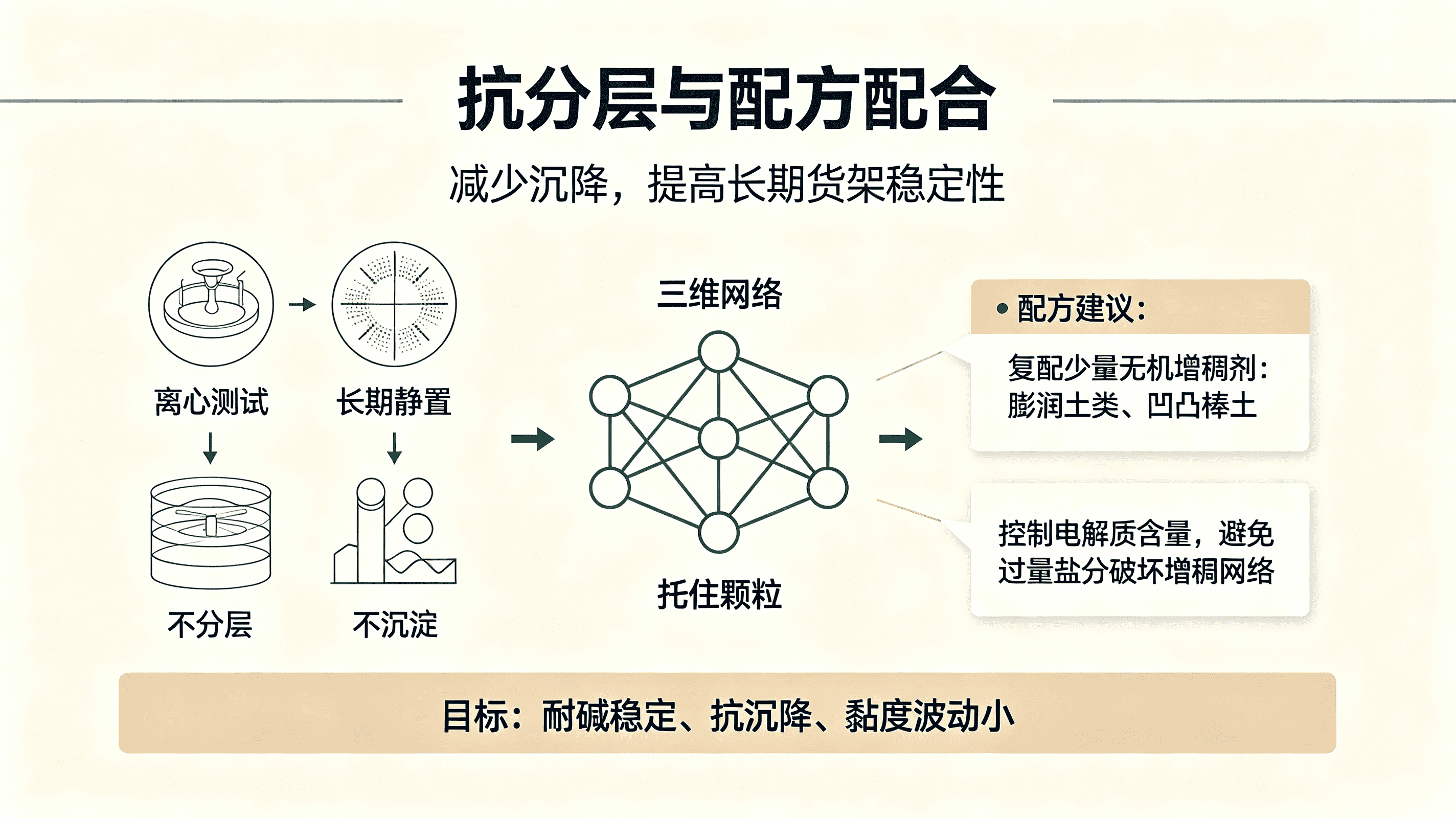

图3：耐碱增稠剂的抗分层特性与配方调整建议

常见问题：

问：耐碱增稠剂高温储存后变稀，常温还能恢复吗？

答：高温变稀可能是不可逆的化学降解，也可能只是可逆的物理变化。如果恢复室温后黏度回不来，说明分子结构已被破坏，属于不可逆降解。因此选型时须通过高温加速实验提前筛选，不能等常温出问题再补救。

问：碱性产品一定要用耐碱增稠剂吗？普通增稠剂能不能凑合？

答：不能一概而论。弱碱性、现配即用的情况，部分普通增稠剂可以临时使用；但高 pH 且要求货架期稳定的体系，不建议随便用普通增稠剂。不少增稠剂在强碱性环境下会发生降解，短期看不出异常，存放过程会出现粘度下跌、变稀分层。碱性体系优先选用标注对应耐碱 pH 范围的增稠剂，保障储存稳定性。
